Wenn Sie einen AC-Speicher nachrüsten, gehört er in der Regel nicht an die Solarmodule, sondern auf die Wechselstromseite des Hauses: hinter den Hauptzähler, in die Nähe von Zählerschrank oder Verteilung und gesteuert über ein korrekt sitzendes Smart Meter. Der Schaltplan hilft vor allem dabei, drei Dinge zu prüfen: Wo wird gemessen, wo wird angeschlossen und ob die vorhandene Elektroverteilung dafür geeignet ist.
AC Speicher Schaltplan wichtigste Bauteile
Ein AC-Speicher-Schaltplan sieht technischer aus, als er im Grundprinzip ist. Entscheidend sind wenige Bauteile: Der Hauptzähler markiert die Grenze zum Netz, das Smart Meter misst den Energiefluss, der PV-Wechselrichter liefert Wechselstrom aus der Solaranlage, und der Batteriewechselrichter lädt oder entlädt den Speicher.
Hauptzähler
Der Hauptzähler sitzt am Netzanschlusspunkt und ist für Abrechnung, Netzbezug und Einspeisung maßgeblich. Im Schaltplan ist er deshalb der Orientierungspunkt: Der AC-Speicher wird normalerweise auf der Hausseite dahinter eingebunden, nicht auf der Netzseite.
Smart Meter
Das Smart Meter ist für den Speicherbetrieb oft wichtiger als viele erwarten. Es misst, ob gerade Strom ins Netz fließen würde oder ob das Haus Strom aus dem Netz zieht. Aus diesen Daten entsteht die Entscheidung: Batterie laden, entladen oder warten.
- Richtig platziert: Der Speicher erkennt den kompletten Hausfluss.
- Zu weit innen platziert: einzelne Verbraucher oder Erzeuger bleiben unsichtbar.
- Falsch herum oder falsch parametriert: Laden und Entladen können unlogisch wirken.
PV Wechselrichter
Der PV-Wechselrichter bleibt bei einer AC-Nachrüstung meist erhalten. Er macht aus dem Gleichstrom der Solarmodule weiterhin Wechselstrom für das Hausnetz.
Das ist besonders interessant, wenn eine bestehende PV-Anlage gut läuft und nur ein Speicher ergänzt werden soll. Anders sieht es aus, wenn der alte Wechselrichter ohnehin bald ersetzt werden muss; dann kann auch ein anderes Speicherkonzept geprüft werden.
Batteriewechselrichter
Der Batteriewechselrichter ist die Schnittstelle zwischen Hausnetz und Batterie. Beim Laden wandelt er Wechselstrom in Gleichstrom für die Batterie um, beim Entladen macht er daraus wieder nutzbaren Wechselstrom für das Haus.
Batteriespeicher
Der Batteriespeicher nimmt den Strom auf, der im Moment nicht direkt im Haus gebraucht wird. Sinnvoll ist er vor allem, wenn tagsüber regelmäßig PV-Überschuss entsteht und abends oder morgens nennenswerter Verbrauch anfällt.
Ein Haushalt mit viel Tagesverbrauch braucht oft weniger Speicherkapazität als ein Haushalt, der erst abends kocht, wäscht oder eine Wärmepumpe stärker nutzt. Statt nur auf eine möglichst große Batterie zu schauen, sollte der Fachbetrieb Verbrauchsprofil, PV-Leistung und gewünschte Entladeleistung zusammen betrachten.
Sicherungen und Hausverteilung
Die Hausverteilung entscheidet, ob die Nachrüstung praktisch sauber machbar ist. Dort müssen Anschluss, Leitungsschutz, Trennmöglichkeiten und Kommunikationswege zusammenpassen. Bei neueren Anlagen ist das oft überschaubar, bei älteren Zählerschränken kann zuerst eine Modernisierung nötig sein.
- Freier Platz: für Smart Meter, Schutzorgane und Leitungsführung.
- Leitungswege: möglichst kurz, zugänglich und passend zur Leistung.
- Abschaltbarkeit: Speicher und Wechselrichter müssen sicher getrennt werden können.
- Erweiterungen: Wallbox oder Wärmepumpe besser gleich mitdenken.

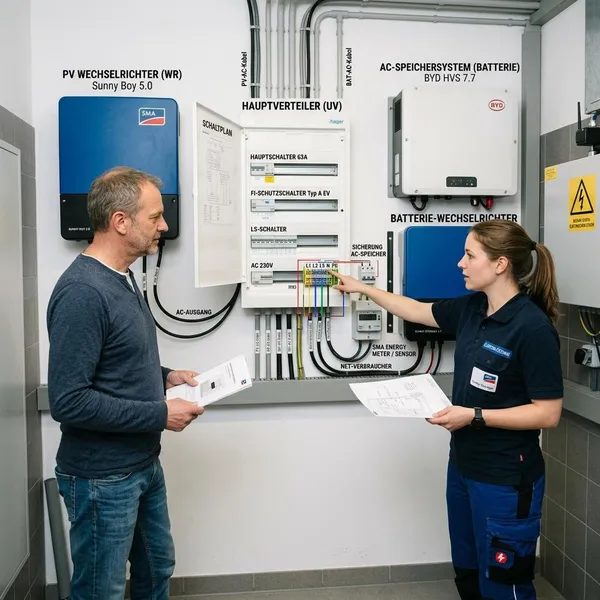

AC Speicher nachrüsten wo er angeschlossen wird
Der typische Anschluss liegt hinter dem Hauptzähler auf der Wechselstromseite. Dort sieht der Speicher den Strom, der bereits vom PV-Wechselrichter ins Hausnetz eingespeist wurde, und kann Überschüsse aufnehmen, bevor sie ins öffentliche Netz gehen.
Meist hinter dem Hauptzähler
Hinter dem Hauptzähler kann das Speichersystem den Eigenverbrauch sinnvoll beeinflussen. Es erkennt, ob Strom ins Netz abfließen würde, und lädt dann die Batterie, statt diesen Überschuss sofort einzuspeisen.
Meist auf der Wechselstromseite
AC bedeutet hier: Der Speicher arbeitet mit Wechselstrom im Hausnetz. Der Solarstrom wurde vorher bereits durch den PV-Wechselrichter umgewandelt.
Der Vorteil liegt weniger in der maximalen Umwandlungseffizienz, sondern in der Nachrüstbarkeit. Für eine bestehende Anlage mit funktionierendem PV-Wechselrichter ist das oft der unkompliziertere Weg als ein Umbau auf ein komplett anderes System.
Meist nahe an Verteilung oder Zählerschrank
In der Nähe von Zählerschrank, Hauptverteilung oder Technikraum sind die wichtigen Anschluss- und Messpunkte meist am besten erreichbar. Das verkürzt Leitungswege und macht Wartung oder Fehlersuche später einfacher.
- Keller oder Technikraum: häufig passend, wenn trocken, zugänglich und ausreichend belüftet.
- Enger Altbau-Zählerschrank: erst prüfen lassen, bevor ein Speicher ausgesucht wird.
- Geplante Wallbox: Anschlusskonzept besser gemeinsam betrachten, nicht nacheinander improvisieren.
Nicht direkt an die Solarmodule
Ein AC-Speicher wird nicht direkt an die Solarmodule angeschlossen. Das wäre ein anderes Konzept, nämlich eine DC-seitige oder hybride Lösung.

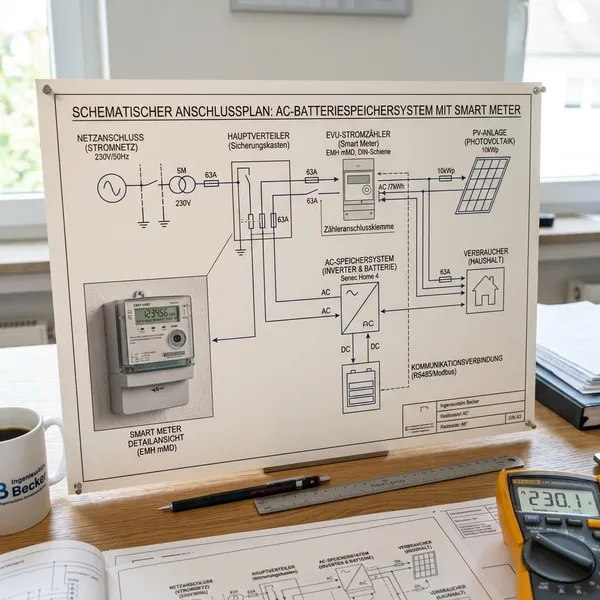

Smart Meter im AC Speicher Schaltplan
Das Smart Meter ist der Sensor des Speichersystems. Es misst nicht den Solarertrag auf dem Dach, sondern den Stromfluss am Hausanschluss. Daraus erkennt das System, ob Überschuss vorhanden ist oder ob Netzbezug vermieden werden soll.
Misst den Stromfluss am Hausanschluss
Das Smart Meter muss den gesamten Stromfluss des Hauses erfassen. Nur dann erkennt es, ob Energie aus dem Netz kommt oder ob überschüssige PV-Leistung Richtung Netz abfließen würde.
Erkennt Einspeisung und Netzbezug
| Messung am Smart Meter | Typische Reaktion des Speichers |
|---|---|
| PV-Überschuss am Hausanschluss | Batterie lädt, sofern Kapazität frei ist |
| Netzbezug bei Hausverbrauch | Batterie entlädt, sofern genug Energie vorhanden ist |
| Kein klarer Überschuss und kein Bedarf | Speicher bleibt weitgehend in Bereitschaft |
Gibt dem Speicher die Ladedaten
Die Messwerte gehen je nach System an den Batteriewechselrichter oder an ein Energiemanagement. Dort wird entschieden, wie stark geladen oder entladen wird.
Sitzt nicht irgendwo im Stromkreis
Das Smart Meter gehört an einen definierten Messpunkt, meist in den Bereich direkt hinter dem Hauptzähler oder in die zentrale Hauptverteilung. Wird es an eine zufällige Unterverteilung gesetzt, misst es unter Umständen nur einen Ausschnitt.
Batteriewechselrichter im AC Speicher Schaltplan
Der Batteriewechselrichter ist das aktive Gerät, das den Speicher wirklich nutzbar macht. Er lädt die Batterie aus dem AC-Hausnetz und speist später wieder Wechselstrom zurück ins Haus.
Lädt die Batterie mit Solarüberschuss
Wenn das Smart Meter Überschuss erkennt, nimmt der Batteriewechselrichter Energie aus dem Hausnetz auf und lädt damit die Batterie. Dabei ist es normal, dass der Strom bei einem AC-System mehrmals umgewandelt wird.
Das lohnt sich vor allem bei Bestandsanlagen, bei denen sonst viel Strom eingespeist würde und abends wieder Netzstrom gekauft wird. Wer dagegen tagsüber schon fast den gesamten Solarstrom direkt verbraucht, sollte die erwartete Speicherwirkung besonders nüchtern prüfen.
Entlädt die Batterie bei Hausverbrauch
Bei fehlender PV-Leistung oder höherem Hausverbrauch wandelt der Batteriewechselrichter gespeicherte Energie wieder in Wechselstrom um. So kann der Haushalt einen Teil seines Bedarfs aus der Batterie decken.
Arbeitet neben dem PV Wechselrichter
PV-Wechselrichter und Batteriewechselrichter haben getrennte Aufgaben. Der eine bringt Solarstrom ins Hausnetz, der andere verschiebt Energie zeitlich in die Batterie und wieder zurück.
- PV-Wechselrichter: arbeitet mit den Solarmodulen.
- Batteriewechselrichter: arbeitet mit Batterie und AC-Hausnetz.
- Smart Meter: liefert die Messbasis für die Regelung.
Ersetzt den PV Wechselrichter meist nicht
Der Batteriewechselrichter ersetzt den vorhandenen PV-Wechselrichter normalerweise nicht. Er kommt zusätzlich dazu.
Ein Austausch des PV-Wechselrichters wird eher dann interessant, wenn das Gerät alt ist, technische Grenzen erreicht sind oder ohnehin eine größere Erweiterung geplant wird. Für die reine Speichernachrüstung ist oft wichtiger, ob Zählerschrank, Messkonzept und Absicherung passen.
Fazit
Ein AC-Speicher ist für viele bestehende PV-Anlagen eine sinnvolle Nachrüstung, wenn der Anschluss hinter dem Hauptzähler, das Smart Meter am richtigen Messpunkt und die Hausverteilung technisch geeignet sind. Prüfen lassen würde ich zuerst Zählerschrank, Messkonzept und Leitungswege; erst danach lohnt sich die Diskussion über Batteriegröße und konkrete Geräte. Wenn diese Basis stimmt, lässt sich der vorhandene PV-Wechselrichter meist weiter nutzen und der Speicher arbeitet als saubere Ergänzung im Hausnetz.
